振動篩橫向振動

如果您正在尋找相關產品或有其他任何問題，可隨時撥打我公司銷售熱線，或點擊下方按鈕在線咨詢報價！

全國統一銷售熱線：18637334419

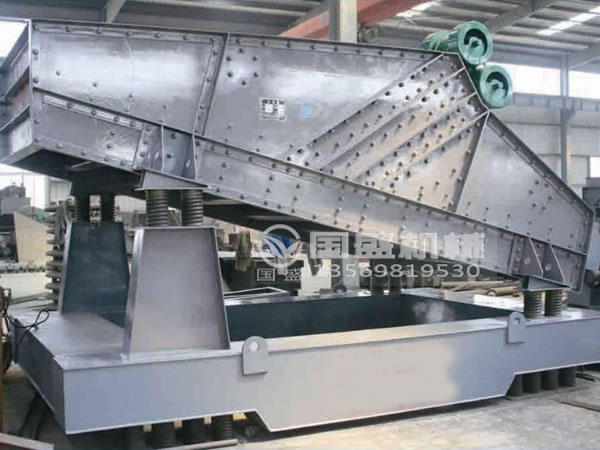

礦用振動篩是指一種振動篩的結構。它由側板、管梁、篩面、振動器、彈簧組成。它之所以特殊，是因?yàn)槠浣Y(jié)構對于某些振型有較低的動剛度。所謂非正常，是指某些振型出現后，會使結構產生較大的動應力而造成損壞，或改變物料的運動軌跡、運動方向。正常運動，是指篩體作平面運動。對于圓振動篩或橢圓振動篩，它的軌跡是在平行于側板的圓或橢圓。對于直線篩，它的軌跡是平行于側板的直線。它們的共同特征是：在垂直于側板的方向沒有運動。那么，非正常振動的概念就非常清楚：橫向振動就是非正常振動。

那么，怎樣的振型是非正常振動?,或者說,怎樣的振型會形成橫向振動?過篩體質心建立直角坐標系XYZ.Z軸沿鉛垂方向,Y軸垂直于側板,而側板在鉛垂面上。橫向振動的來源有:1.篩體作為剛體的橫向振動;2.篩體作為彈性體的橫向振動。

作為剛體,篩體沿Y向的位移,篩體繞X軸、Z軸的轉動會形成橫向振動。其它的運動:沿X、Z向的位移,繞Y軸的轉動都不會形成橫向振動。對于軸垂直于側板的篩子,由于不存在垂直于側板的力,所以篩體沿Y向的振動不可能存在。對于軸平行于側板的篩子,振動電機的相位差、振動力差都會在Y方向形成合力。如果僅僅存在Y向的非正常振動,則篩體各處在同一時刻的振動位移和相位是相同的。這表現為在垂直于側板的同一平面上對稱于鉛垂中心平面的兩點的軌跡在這一平面上的投影(是直線)的長度和方向相同，篩體繞X軸或Z軸的剛體轉動、剛體的橫向振動。
